你知道激光切管机的工作原理有哪些吗?

浏览数量: 9     作者: 金强激光     发布时间: 2023-03-15      来源: 金强激光

管材激光切割机凭借稳定的切割效果、较高的切割效率、过硬的加工质量,被广泛应用到各行各业,特别是钢构、铁塔、汽车制造等行业都得到大量的应用,那么你知道激光切管机的工作原理有哪些吗?

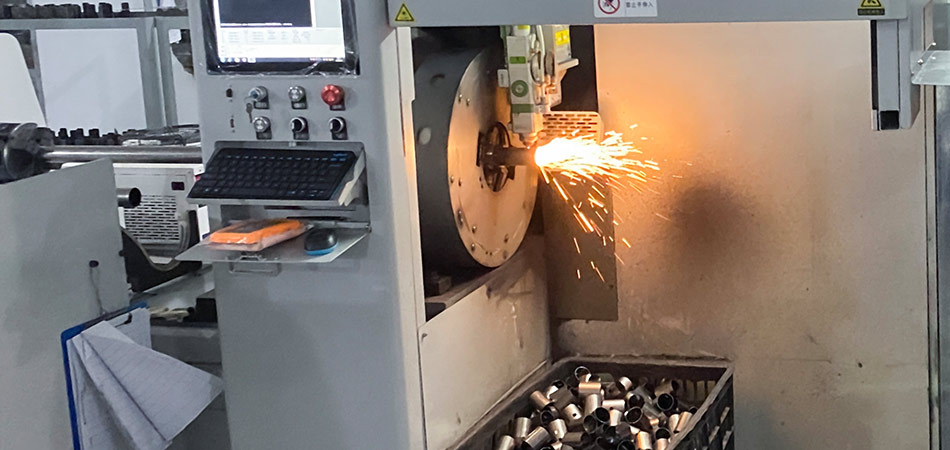

w5

1.上料架:切割开始前需要人工把管材整捆吊运至置料架上,人工包装拆除,依次多支摆放在管材自动传送机构上。

2.管材依次摆放在输送平台上,管材输送装置能够将管材根据要求每次一根平稳规则的转移到送料机构上,根据管材自动进行补充待命。

3.送料机构将根据信号,自动将等待区管材转移至自动送料机构上,其他管材自动填补移动到材料位置,保证能够连续运转。

4.管材定位校准系统根据需要对管材位置进行校准整齐(管材物料摆放时不得超出送料机构外侧)。

5.送料结构根据信号自动将管材送至机床物料(升降式)搁置系统(每次输送一根管材).

6.送料机构接收到搁置完毕信号及时退回,同时A旋转夹爪装置根据信号进行移动-夹紧-推进至B旋转盘,进行完美切割。

7.物料搁置系统根据A旋转夹爪装置的进行距离自动升降避开碰撞。

8.A旋转夹爪装置前进至B旋转支撑盘中间限位位置时,C旋转夹爪装置自动运行至B旋转盘右端,延续尾料完美切割,以此保证管材的整体切割,基本为零尾料。

9.自动升降式接料系统,升至距管材旋转度15mm处,在管材切断的同时接住工件,避免工件自然坠落时因管材自重,切断点缺口过大,否则掉落变形。

10.自动升降式接料系统接料完成侯,自动下降至固定位置,同时接料盒产生倾斜,工件随即自然滑落至地面物料收集斗。

11.送料机构待命在前一根管材未切割完毕前备料准备完毕,等待进行下一根管材加工的运行程序,自此激光切割机整个操作过程完成。

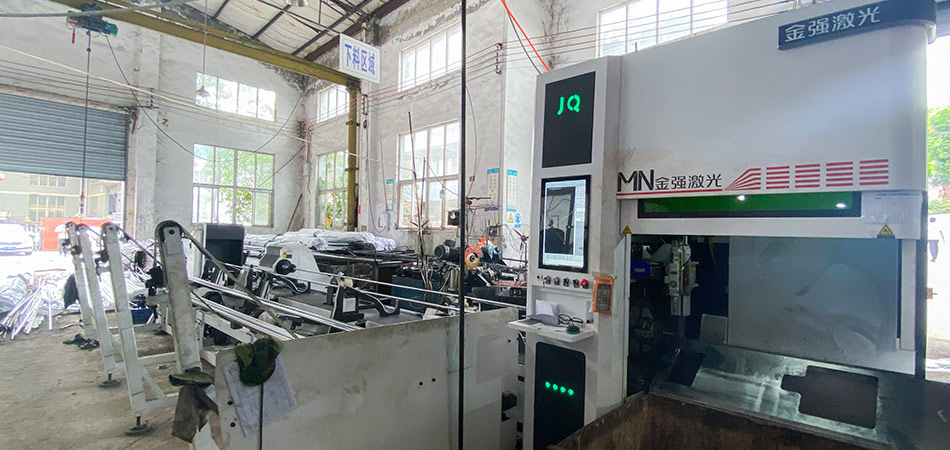

w6

激光切管机上下料以及接料方式可以自行选择,可轻松实现大批量、速度快、准确的加工,切割过程可一次完成多步加工。如果您对此感兴趣或者有疑问,欢迎拨打热线电话:15650016035!
